XGN2-12固定式交流金屬封閉開關設備產品


XGN2-12固定式交流金屬封閉開關設備產品櫃體主架採用冷軋鋼板衝壓成結構件並焊接成型側立柱開孔採用模數化設計(E=20mm),櫃門及外殼經環氧樹脂靜電噴塑處理,進線方式爲:下進下出,體積小,外型美觀,安裝方便簡單。本文簡要介紹了XGN2-12固定式交流金屬封閉開關設備產品的產品型號、結構特徵、使用環境條件、技術參數、設備配置等內容。


聯繫我們獲取更多關於XGN2-12固定式交流金屬封閉開關設備產品配置參數詳細內容

業務專線:0731-88238888轉8402

業務郵箱:[email protected]

  • 產品特點
  • 技術參數


    【型號說明】



    【結構特徵】


    櫃體主架採用冷軋鋼板衝壓成結構件並焊接成型側立柱開孔採用模數化設計(E=20mm),櫃門及外殼經環氧樹脂靜電噴塑處理,進線方式爲:下進下出,體積小,外型美觀,安裝方便簡單;


    真空斷路器和隔離開關採用側裝式也可採用正裝式,母線室與真空斷路器、隔離開關用鋼板隔離,進、出線櫃均可配有接地開關;


    斷路器與隔離開關實現相互機械聯鎖,當斷路器隔離開關斷開後,櫃門才能打開,完全滿足“五防”安全要求;


    根據用戶和設計要求,櫃內可配真空斷路器,也可配六氟化硫斷路器,(SF6-六氟化硫開關)。櫃內還可以靈活配裝CT、PT及避雷器等元件


    【使用環境條件】


    正常設計海拔高度不超過1000米;如海拔高於1000米時,將按高原高海拔修正係數設計,製作時將採用滿足高原高海拔的條件製作;


    周圍空氣溫度爲-35℃~+40℃, 24小時內平均溫度不得高於+35℃,超過時,需要根據實際情況降容運行;


    相對溼度在最高溫度+40℃時不超過50% ,在較低溫度時允許有較大的相對溼度,如+20℃爲90% ,應考慮到由於溫度的變化可能會偶然產生凝露的影響,日平均值不大於95% ,月平均值不大於90%;

    水蒸汽曰平均值不大於Mpa ,月平均值不大於Mpa;

    設備安裝時與垂直面的傾斜度不超過5度;

    地震烈度不超過8度;

    無經常性的劇烈振動;

    周圍空氣應不受腐蝕性或可燃氣體、水蒸氣等的污染

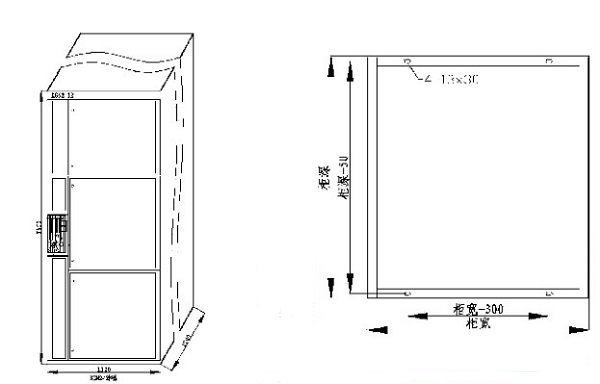

    【外型尺寸圖】





    【技術參數】




    【開關與抽屜尺寸配合表】
