【型號說明】

【結構特徵】

本系列產品基本框架由型材組合裝配結構，框架的全部結構部件通過螺釘固定，相互連接成基本框架，按需要加上門、擋板、隔板、單元抽屜、安裝支架以及母線和電器組件等零部件，組成一臺完整的開關櫃，本產品具有以下特點：

框架採用8MF型開口型鋼，型鋼的兩側面分別有模數爲E=20mm，和E=100mm的安裝孔，內部元件安裝靈活方便；

框架裝配形式設計爲兩種，全裝式結構和部分(側框和橫樑）焊接式結構，供用戶選擇；

裝置的各功能室相互隔離，其隔室分爲功能單元室、母線室和電纜室，各室的作用相互獨立；

水平主母線採用櫃後立面排列方式，以增強母線抗電動力的能力，使裝置的主電路具備高短路強度能力的基本措施；

電纜隔室的設計使電纜上下進出均十分方便。

【使用環境條件】

周圍空氣溫度不高於﹢40℃，不低於－5℃，24h以內平均溫度不得高於﹢35℃；

戶內安裝使用，使用地點海拔高度不超過2000m(超過此高度可協商解決)；

周圍空氣相對溼度在﹢40℃時不超過50%，在較低溫度時允許有較大的相對溼度。(例如﹢20℃時爲90%應該考慮到由於溫度變化可能會偶然產生凝露的影響)；

設備安裝與垂直面的傾斜度不超過5度；

裝置應安裝在無劇烈震動和衝擊以及不足以使電器元件受到不應由腐蝕的場所；

用戶有特殊要求時可與製造廠協商解決。

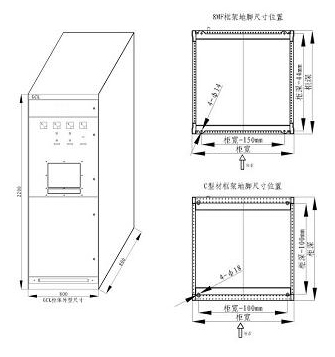

【外型尺寸圖】

【技術參數】

【開關與抽屜尺寸配合表】
