水輪機調速器作用是保證水輪發電機的頻率穩定、增減負荷並維持電力让球胜平负負荷平衡，並根據操作控制命令完成各種自動化操作，是水電站的重要基礎控制設備。

【主要組成】

華自YWT微機調速器让球胜平负主要由電控櫃、電液轉換、油壓裝置、接力器等部分組成。

1、電控櫃

主要包括PLC、觸摸屏、儀表、操作按鈕、指示燈等。PLC可選擇配置日本三菱、德國西門子、法國施耐德、奧地利貝加萊（PCC）等品牌。

特點：

·支持交直流雙電源供電

·採用並聯PID調節、PWM數字控制技術、軟分段開關

·機械液壓採用集成塊方式，無明管無滲油，簡潔可靠

·支持以太網、RS-485通訊

2、電液轉換

可選擇配置數字閥、伺服電機、比例伺服閥。

數字閥：接收PWM數字信號，抗干擾強，性價比優，精度高，適用於中小型機組，性價比高，推薦使用。推薦品牌北京華德、意大利迪普馬、德國力士樂。

伺服電機：成本中等，屬於無油轉換让球胜平负，不存在油路堵塞情況，精度比數字閥高，常用於中大型機組。推薦品牌日本松下。

比例伺服閥：成本高，精度最高，接收模擬信號，需考慮抗干擾性，對油質要求高，半年到一年換一次油，常用於大型機組。推薦品牌北京華德、意大利迪普馬、德國力士樂。

數字閥漏油一直是行業難題，我們通過選取優質的材料及模塊化的精益加工技術將此風險降到了最低，多組數字閥冗餘配置+PID調節+PWM數字控制技術確保了控制精度和響應速度。

3、油壓裝置

主要包括儲能器、油泵電機、回油箱、壓力錶等。

儲能器：免維護皮囊式儲能器，皮囊內充入氮氣，維護簡單，安全可靠，正常可確保10年以上時間無需補氣。根據調速功的大小選擇儲能器的容量，每個儲能器有25L、40L、63L、80L、100L等。每臺調速器可選擇幾個儲能器並聯裝置。

油泵電機：標準配置一主一備兩臺電機。

回油箱：採用8mm厚板材，用料充足，堅固耐用，足夠承受接力器的反作用力。

壓力錶：採用電接點壓力錶，精度高，信號傳輸可靠。採用電接點壓力錶和壓力顯控器，雙重顯示/控制

4、接力器

可選擇內置和外置兩種方式

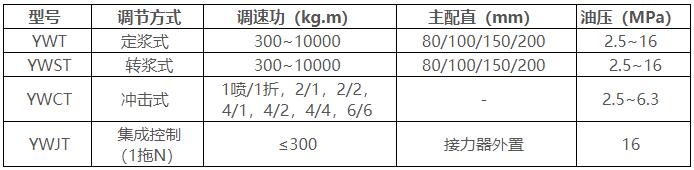

設備選型

其他非標準配置：分段關閉裝置／自動液壓鎖錠／油泵控制箱／磁盤測速模塊／機械過速保護裝置

剎車控制裝置（減壓閥、控制閥、頂轉子）／主令開關／自動補氣裝置（低油壓）

高油壓微機調速器的優點

·驅動能力大，結構簡單，響應速度快

·應用液壓行業的標準元件

·體積小，用油量少

·油氣分離，無需專門的補氣让球胜平负

【榮譽及專利】

2015年通過了南方電網供應商資質能力評估

2012年YWT系列水輪機控制让球胜平负通過了湖南省科技成果鑑定

2006年成爲水利部農水局指導意見的推薦產品

2012年華自微機調速让球胜平负V4.0獲得了軟件著作權

獲得多項專利：

[實用新型] 一種水輪機控制让球胜平负電液隨動裝置 - 201220252907.3

[發明] 一種衝擊式水輪機多噴嘴切換方法 - 201410512846.3

[實用新型] 一種水電站調壓閥液壓控制让球胜平负 - 201420279516.X

[實用新型] 一種水輪機控制让球胜平负分段關閉裝置 - 201220252881.2

[發明] 一種液壓減壓閥 - 201110283857.5

[實用新型] 一種水輪機機械液壓過速保護裝置 - 201220252905.4

[外觀] 調速器電控櫃 - 201030591776.8

[實用新型] 一種衝擊式水輪機控制让球胜平负 - 201220438000.6

[實用新型] 一種伺服電機式高油壓電液隨動裝置 - 201220433356.0

[實用新型] 水輪機彈簧儲能液壓操作裝置 - 201320536271.X

[實用新型] 一種集成式水輪機控制让球胜平负 - 201120371498.4

[實用新型] 一種全高油壓轉槳式水輪機控制让球胜平负 - 201120369670.2
